Cara Memasang Kabel LAN Straight dan Cross

pada tanggal

ALAT DAN BAHAN

1. Crimping Tool



Tang krimping adalah alat untuk memasang kabel UTP e=ke konektor RJ-45/RJ-11 tergantung kebutuhan. ada banyak fungsinya seperti bisa memotong kabel, mengupas dan lain sebagainya. Ada juga yang hanya diperuntukkan untuk Crimp RJ-45 atau RJ-11 saja.

2. Tester Koneksi RJ-45



Alat ini biasa digunakan sebagai pengujian baik atau tidaknya RJ45 yang selesai dirakit, Sehingga ridak ada yang salah setelah kabel dipasang. Alat ini memaksimalkan kinerja pemasangan.

3. Koneksi RJ45



Konektor RJ45 memiliki peran penting sebagai penghubung antara dua perangkat berbeda yang akan mengirim dan menerima data apapun dan kemana saja.

4. Kabel UTP



Kabel UTP digunakan sebagai kabel untuk jaringan LAN pada sistem Network/jaringan komputer, dan umumnya kabel UTP meimiliki impedansi kurang lebih 100 ohm, dan juga dibagi menjadi kedalam beberapa kategori berdasarkan kemampuannya sebagai penghantar data.

Cara Membuat Kabel LAN Straight dan Cross

1. Siapkan kabel UTP, Lalu kupas kabel secara perlahan, jangan sampai merusak kabel didalamnya.

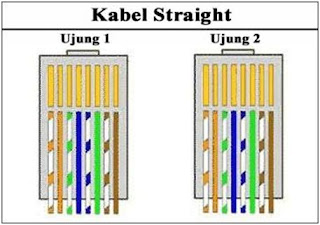

2. Lalu, Pisahkan kabel sesuai urutan warnanya, Jika membuat Kabel Straight maka susunan kabelnya : Putih Orange>Orange>Putih Hijau>Biru>Putih Biru>Hijau>Putih Coklat>Coklat

Ujung awal dan ujung akhir kabel Sraight sama saja


Jika membuat kabel Cross maka susunan kabelnya : Putih Orange>Orange>Putih Hijau>Biru>Putih Biru>Hijau>Puith Coklat>Coklat

Ujung awal dan ujung akhir kabel Cross Berbeda, Ujung Kedua yaitu : Putih Hijau>Hijau>Putih Orange>Biru>Putih Biru>Orange>Putih Coklat>Coklat


3. Jika warna sudah tersusun sesuai dengan ketentuan,Potong ujung kabel kurang lebih kurang menjadi 5cm.

4.Jika sudah sama rata, Masukkan kabel ke dalam RJ-45 pastikan kabel sudah sesuai posisi, lalu tekan kabel hingga semuanya menyentuh kuningan.

5. Lalu masukkan RJ-45 ke dalam Tang Crimping, Pastikan sudah tidak ada lagi kesalahan.

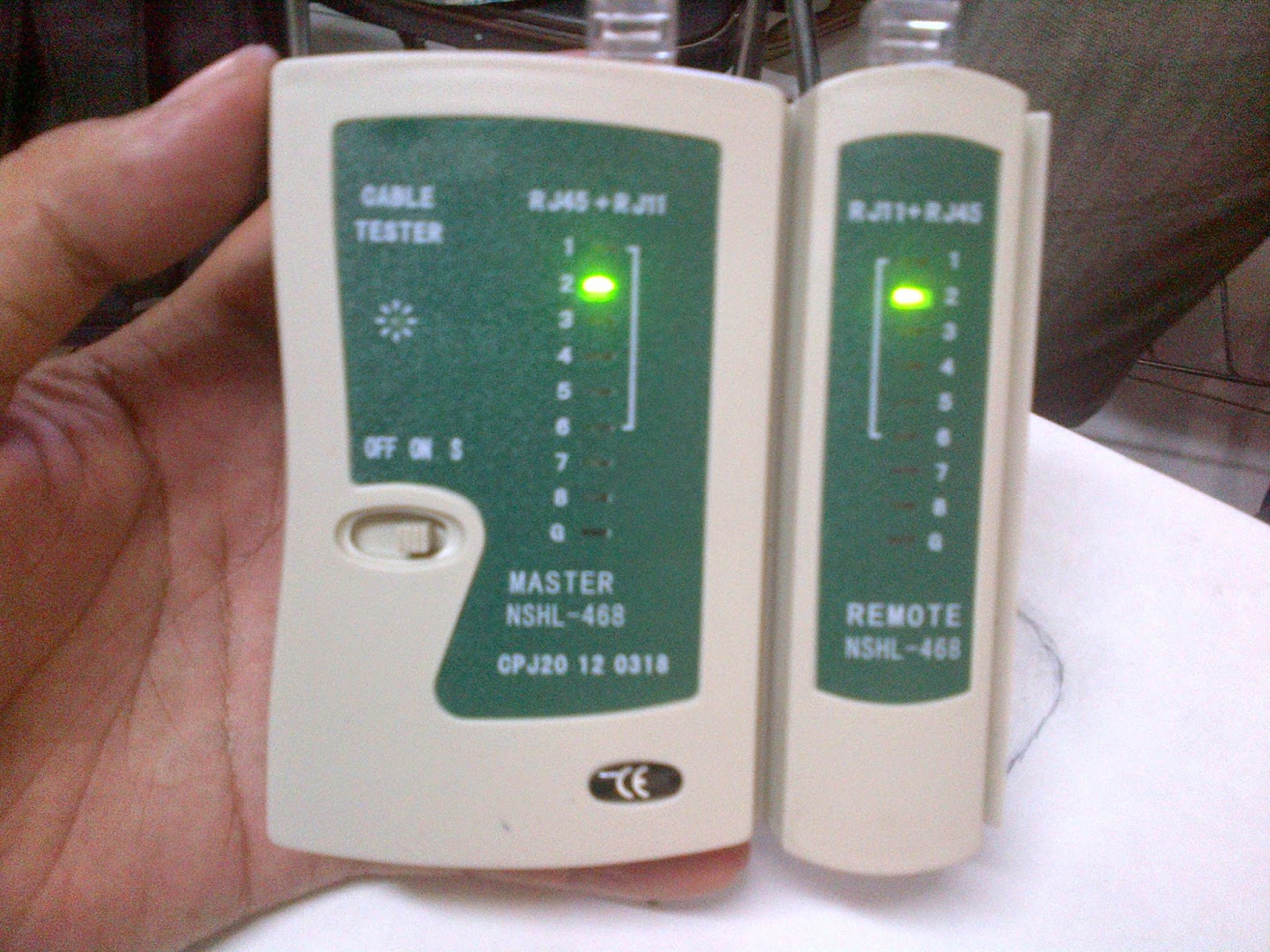

6. Terakhir, Gunakan Tester Koneksi RJ-45 untuk memastikan bahwa kabel yang kita buat tadi sudah benar, dengan cara memasukkan Ujung Konektor RJ-45 ke Masing-masing lubang pada Tester.
