Membuat Topologi P2P dan P2M Pada Cisco Packet Tracer Simulator

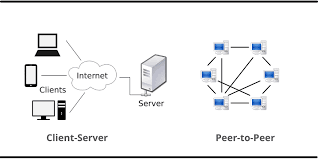

Topologi P2P

langkah-langkah membuat jaringan topologi P2P di Cisco Tracer Simulator

1. Buka aplikasi Cisco Tracer Simulator

2. Masukkan 2 buah PC seperti pada digambar

3. lalu koneksikan kedua PC tersebut menggunakan kabel LAN Cross

4. Gunakan port "FastEthernet0"

5. jika sudah terkoneksi, berikan IP Address yang berbeda pada masing-masing PC

6. untuk memberikan IP, Klik PC>Dekstop>IP Configuration.

pada PC 1, saya berikan IP "192.168.47.1" dan PC 2 "192,168,47.2" dengan Subnet mask "255.255.255.0"

PC 1

PC 2

7. Lalu lakukan pngecekan apakah kedua PC sudah saling terhubung atau belum dengan cara melakukan Ping, Klik PC>Dekstop>Command Prompt

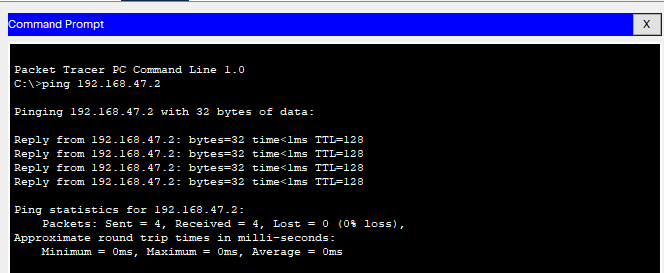

8. setelah itu pada PC 1, masukan perintah "ping 192.168.47.2" begitu juga sebaliknya, pada PC 2 masukkan perintah "ping 192.168.47.1"

9. jika hasilnya sudah "Reply from.....time<lms TTL....", maka tandanya kedau PC sudah saling terhubung.

Topologi P2M

langkah-langkah membuat jaringan topologi P2M di Cisco Tracer Simulator

1. Pada pembuatan topologi kali ini saya membutuhkan 6 PC dan 2 Switch

2. Untuk mengkoneksikan antara PC dan Switch, gunakan Kabel LAN Straight

3. Pada port untuk PC gunakan port "FastEthernet0"

4. Lalu pada port Switch, gunakan port "FastEthermet0/1", ini digunakan pada PC 1, jadi ikuti saja sesuai pada urutan

5. lakukan hal yang sama pada PC yang terhubung pada Switch kedua

6. Lalu konkesi kan kedua Switch menggunakan Kabel LAN Cross

7. Lalu berikan IP Address pada masing-masing PC, misalnya pada PC saya berikan IP "192.168.47.1" dan pada PC 2 saya berikan IP "192.168.47.2" seterusnya sampai PC 6.

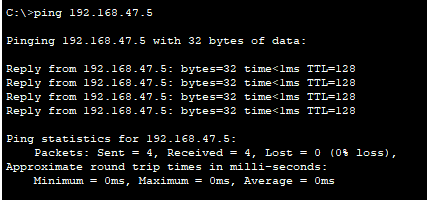

8. Jika masing-masing PC sudah ada IP, lakukan pengecekan dengan cara PING, klik salah satu PC>Dekstop>Command Prompt> ketikan perintah, misalnya pada "ping 192.168.47.2", lakukan pengecekan hingga semuanya terkoneksi. lakukan ke seluruh PC
